يمكن تقسم حديد التسليح الى الأنواع الرئيسيه التاليه:
أ) الصلب الطرى العادى : ordinary mild steel ويكون استعماله فى تسليح الخرسانه بإحدى الصور التاليه :
أ) الصلب الطرى العادى : ordinary mild steel ويكون استعماله فى تسليح الخرسانه بإحدى الصور التاليه :
1 .أسياخ ملساء (plain bars) مستديرة المقطع بأقطار تتراوح من 5 مم الى حوالى 50 مم وهذه الأسياخ هى الأكثر شيوعا فى الإستعمال لتسليح الخرسانه.
2 .أسياخ ملساء مربعة المقطع وهذه الأسياخ محدودة الإستعمال.
3 .أسياخ ذات نتوءات (deformed bars ) وهى مستديرة لامقطع وبها نتوءات عرضيه أو طولية أو عرضيه و طوليةعلى كامل طولها وذلك بغرض زيادة التماسك (bond) مع الخرسانه

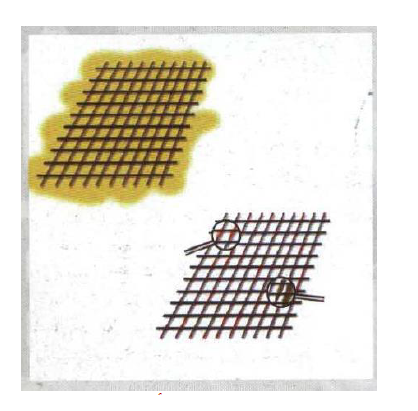

4 .شبكه (mesh) مكونه من أسياخ أو أسلاك من الصلب ملحومه أو منسوجه معا وتكون الشبكه إما مربعه أو معينة الفتحات كما تكون على هيئة حصيره أو لفه (roll) وتستخدم هذه الشبكات لتسليح بلاطات الأسقف والطرق وبلاطات الأرضيات.
5 .الشبك الممد (expanded metal) ويستخدم لتسليح البلاطات.
6 .قطاعات الصلب المدلفنه مثل الكمرات على شكل حرف (i) والكمرات عل ىشكل مجرى أو قضبان السكك الحديديه حيث تستخدم للتسليح الثقيل للكمرات والأعمده فى بعض الحالات مثل الكبارى الخرسانيه.
*** يستخدم الصلب الطرى العادى فى تسليح الخرسانات التى تزيد مقاومتها فى الضغط عن 180 كجم / سم 2 بعد 28 يوم
ب( الصلب عالى المقاومه (HIGH TENSILE STEEL ) ويستخدم هذا الصلب بإحدى الصورتين الآتيتين :
2 .أسياخ ملساء مربعة المقطع وهذه الأسياخ محدودة الإستعمال.
3 .أسياخ ذات نتوءات (deformed bars ) وهى مستديرة لامقطع وبها نتوءات عرضيه أو طولية أو عرضيه و طوليةعلى كامل طولها وذلك بغرض زيادة التماسك (bond) مع الخرسانه
4 .شبكه (mesh) مكونه من أسياخ أو أسلاك من الصلب ملحومه أو منسوجه معا وتكون الشبكه إما مربعه أو معينة الفتحات كما تكون على هيئة حصيره أو لفه (roll) وتستخدم هذه الشبكات لتسليح بلاطات الأسقف والطرق وبلاطات الأرضيات.
5 .الشبك الممد (expanded metal) ويستخدم لتسليح البلاطات.
6 .قطاعات الصلب المدلفنه مثل الكمرات على شكل حرف (i) والكمرات عل ىشكل مجرى أو قضبان السكك الحديديه حيث تستخدم للتسليح الثقيل للكمرات والأعمده فى بعض الحالات مثل الكبارى الخرسانيه.
*** يستخدم الصلب الطرى العادى فى تسليح الخرسانات التى تزيد مقاومتها فى الضغط عن 180 كجم / سم 2 بعد 28 يوم
ب( الصلب عالى المقاومه (HIGH TENSILE STEEL ) ويستخدم هذا الصلب بإحدى الصورتين الآتيتين :
1. صلب 52 :وهو صلب كربونى مقاومته للشد لا تقل عن 52 كجم / سم 2 ولا تزيد نسبة الكربون به عن 0.3 % .
2. صلب معالج على البارد : وهو صلب كربونى عباره عن صلب طرى عادى تعرض لعمليات التشغيل على البارد بالشد أو اللى أو كليهما لكى يكتسب بهذه العمليات مقاومه عاليه فى الشد لا تقل عن 50 كجم / مم 2
3. الغرض من استخدام الصلب عالى المقاومة فى تسليح الخرسانه هو الوفر فى كميات حديد التسليح المستخدم وما يتبعه من إمكان الإختصار فى أبعاد الخرسانه نفسها
4. ويراعى أن الصلب عالى المقاومة يستخدم مع الخرسانات التى لا يقلا مقاومتها عن 200 كجم / سم 2 حتى تتناسب الإجهادات المرتفعه فى الصلب مع إجهادات الضغط فى الخرسانة وزيادة مقاومة التماسك . التسليم لايجوز تسليم الأسياخ من المصنع المنتج إلا بعد إجراء جميع الاختبارات المطلوبه أوتقديم شهادة بنتائج الاختبارات ومطابقتها للحدود المنصوص عليها فى المواصفات.
اشتراطات اسس التصميم والتنفيذ لحديد التسليح:
1 . التنظيف : يجب أن تنظف الأسياخ من القشور الناتجه عن التصنيع والصدأ غيرالمتماسك
2 . الثنى : يجب عدم ثنى الأسياخ بطريقه تضر بمادتها
3 . الرص والتثبيت : يجب وضع الأسياخ فى مواضعها المضبوطه طبقا للرسومات وبحيث تضمن استيفاءالغطاء المحدد للتسليح
4. وصل الأسياخ باللحام : يسمح بوصل الأسياخ باللحام حسب المواصفات القياسيه على أن يظل محور الأسياخ الملحومه على استقامه واحده عند موضع اللحام
اشتراطات اسس التصميم والتنفيذ لحديد التسليح:
1 . التنظيف : يجب أن تنظف الأسياخ من القشور الناتجه عن التصنيع والصدأ غيرالمتماسك
2 . الثنى : يجب عدم ثنى الأسياخ بطريقه تضر بمادتها
3 . الرص والتثبيت : يجب وضع الأسياخ فى مواضعها المضبوطه طبقا للرسومات وبحيث تضمن استيفاءالغطاء المحدد للتسليح
4. وصل الأسياخ باللحام : يسمح بوصل الأسياخ باللحام حسب المواصفات القياسيه على أن يظل محور الأسياخ الملحومه على استقامه واحده عند موضع اللحام
5. مقاسات الأسياخ : يفضل استخدام أقل عدد ممكن من المقاسات المختلفه للأسياخ فى أى عضو ضمن المنشأ
6. الغطاء الخرسانى للتسليح : يجب اعتبار القيم التاليه لسمك الغطاء الخرسانى مقاسه من السطح الخارجى للأسياخ أو الكانات وحتى السطح الخارجى للمنشأ كحد أدنى .
أ- فى الكمرات-
يجب ألا تقل المسافه الخالصه بين الأسياخ ف ىالطبقه الواحده فى الكمرات عن قطر السيخ أو 2.5 سم أو أكبر مقاس للركام أيهما أكبر.
يجب ألا تقل المسافه الخالصه بين طبقات التسليح المتتاليه فى الكمرات تحفظ بطريقه فعاله باستعمال المباعدات عن 2 سم أو قطر أكبر سيخ أيهما أكبر
ب- فى البلاطات –
يجب ألا تقل نسبة التسليح فى الاتجاه الرئيسى عن 0.25 % من مساحةالقطاع المطلوب للبلاطه على ألا تقل عن 0.15 % من المساحه الفعليه يرتب التسلسح بحيث يغطى كافة مناطق الشد ويمتد بعد نهايتها مسافه تساوى الطول اللازم للرباط أكبر مسافه بين أسياخ التسليح الرئيسى فى منتصف البحر تكون مره ونصف سمك البلاطه ولا تتعدى 20 سم.
يجب ألا تقل اسياخ التسليح المستقيمه والممتده إلى الارتكازات عن ثلث التسليح الموجب المستعمل فى منتصف البحرأصغر قطر للأسياخ الرئيسية المستقيمه فى العاده 6 مم يجب ألا تقل أسياخ التوزيع العموديه على التسليح الرئيسى عن خمسه اكبر مسافه بين أسياخ التسليح الرئيسى فى منتصف البحرتكون مرتين سمك البلاطه فى حالة البلاطات ذات الاتجاهين ولا تتعدى 20 سم
ج- فى الأعمده -
يجب أن يحتوى العمود على سيخ طولى فى كل ركن من أركانه فى الأعمده التى يوضع بها أسياخ فى الأركان يجب أن لا يزيد طول أقصى ضلع فى مقطعها عن 3سم ووجب وضع أسياخ متوسطه على مسافات لا تزيد عن 30 سم بين أسياخ الأركان ويجب مسك هذه الأسياخ بكانات خاصه يجب ألا تزيد أقصى مسافات بين الكانات عن أى من القيم التاليه : -
6. الغطاء الخرسانى للتسليح : يجب اعتبار القيم التاليه لسمك الغطاء الخرسانى مقاسه من السطح الخارجى للأسياخ أو الكانات وحتى السطح الخارجى للمنشأ كحد أدنى .
أ- فى الكمرات-
يجب ألا تقل المسافه الخالصه بين الأسياخ ف ىالطبقه الواحده فى الكمرات عن قطر السيخ أو 2.5 سم أو أكبر مقاس للركام أيهما أكبر.
يجب ألا تقل المسافه الخالصه بين طبقات التسليح المتتاليه فى الكمرات تحفظ بطريقه فعاله باستعمال المباعدات عن 2 سم أو قطر أكبر سيخ أيهما أكبر
ب- فى البلاطات –
يجب ألا تقل نسبة التسليح فى الاتجاه الرئيسى عن 0.25 % من مساحةالقطاع المطلوب للبلاطه على ألا تقل عن 0.15 % من المساحه الفعليه يرتب التسلسح بحيث يغطى كافة مناطق الشد ويمتد بعد نهايتها مسافه تساوى الطول اللازم للرباط أكبر مسافه بين أسياخ التسليح الرئيسى فى منتصف البحر تكون مره ونصف سمك البلاطه ولا تتعدى 20 سم.
يجب ألا تقل اسياخ التسليح المستقيمه والممتده إلى الارتكازات عن ثلث التسليح الموجب المستعمل فى منتصف البحرأصغر قطر للأسياخ الرئيسية المستقيمه فى العاده 6 مم يجب ألا تقل أسياخ التوزيع العموديه على التسليح الرئيسى عن خمسه اكبر مسافه بين أسياخ التسليح الرئيسى فى منتصف البحرتكون مرتين سمك البلاطه فى حالة البلاطات ذات الاتجاهين ولا تتعدى 20 سم
ج- فى الأعمده -
يجب أن يحتوى العمود على سيخ طولى فى كل ركن من أركانه فى الأعمده التى يوضع بها أسياخ فى الأركان يجب أن لا يزيد طول أقصى ضلع فى مقطعها عن 3سم ووجب وضع أسياخ متوسطه على مسافات لا تزيد عن 30 سم بين أسياخ الأركان ويجب مسك هذه الأسياخ بكانات خاصه يجب ألا تزيد أقصى مسافات بين الكانات عن أى من القيم التاليه : -
- 15 مره قطر أصغر سيخ طولى
- طول أدنى ضلع فى قطاع العمود 25 سم
أدنى قطر للأسياخ الطوليه هو 13 مم على أن يسمح فى الأعمال الأقل أهميه باستعمال قطر 10 مم قطر أكبر سيخ طولى على ¼ أدنى قطر للكانات هو أن لا يقل عن 6 مم
وأقل حجم للكانات هو 0.25 % من حجم الخرسانه تستمر الكانات العاديه أوالحلزونيه داخل الكمرات يجب أن تكون الكانات الحلزونيه ذات شكل دائرى أو يقرب من الدائرى أقصى خطوه للكانات الحلزونيه هى 8 سم أو 1 / 5 قلب القطاع أيهما أصغروأقل خطوه 3 سم يجب الاحتفاظ بطول الخطوه ثابت.
الرباط في حديد التسليح
* يجب أن تمتد أسياخ الشد لأى قطاع مسافه بحيث يكون حاصل ضرب الإجهاد المسموح به للتماسك فى محيط السيخ فى طوله مقاسا من هذا القطاع مساويا على الأقل لمقاومة الشد فى السيخ عند القطاع تحت الإعتبار
* يجب ان تستخدم دوما اجناش طرفيه أو رابطه طرفيه اخرى فيما عداالحالات التاليه حيث يمكن الاستغناء عنها
• تسليح البلاطات اذا كان قطر السيخ 10 مم أو أقل بحيث يكون للسيخ الطول الكامل اللازم للربط وصل اسياخ حديد التسليح
- يجب أن يقلل وصل الأسياخ الى أدنى حد ممكن
- يجب أن تترك على الأقل 75 % من الأسياخ المطلوبه عند أى قطاع فى أية كمره أو بلاطه بدون أن توصل وبشرط أن لا تعوق الوصلاتصب الخرسانه جيدا
- طول الوصله = إجهاد الشد فى السيخ * قطر السيخ 4* الإجهاد المسموح به فى التماسك.
- طول أدنى ضلع فى قطاع العمود 25 سم
أدنى قطر للأسياخ الطوليه هو 13 مم على أن يسمح فى الأعمال الأقل أهميه باستعمال قطر 10 مم قطر أكبر سيخ طولى على ¼ أدنى قطر للكانات هو أن لا يقل عن 6 مم
وأقل حجم للكانات هو 0.25 % من حجم الخرسانه تستمر الكانات العاديه أوالحلزونيه داخل الكمرات يجب أن تكون الكانات الحلزونيه ذات شكل دائرى أو يقرب من الدائرى أقصى خطوه للكانات الحلزونيه هى 8 سم أو 1 / 5 قلب القطاع أيهما أصغروأقل خطوه 3 سم يجب الاحتفاظ بطول الخطوه ثابت.
الرباط في حديد التسليح
* يجب أن تمتد أسياخ الشد لأى قطاع مسافه بحيث يكون حاصل ضرب الإجهاد المسموح به للتماسك فى محيط السيخ فى طوله مقاسا من هذا القطاع مساويا على الأقل لمقاومة الشد فى السيخ عند القطاع تحت الإعتبار
* يجب ان تستخدم دوما اجناش طرفيه أو رابطه طرفيه اخرى فيما عداالحالات التاليه حيث يمكن الاستغناء عنها
• تسليح البلاطات اذا كان قطر السيخ 10 مم أو أقل بحيث يكون للسيخ الطول الكامل اللازم للربط وصل اسياخ حديد التسليح
- يجب أن يقلل وصل الأسياخ الى أدنى حد ممكن
- يجب أن تترك على الأقل 75 % من الأسياخ المطلوبه عند أى قطاع فى أية كمره أو بلاطه بدون أن توصل وبشرط أن لا تعوق الوصلاتصب الخرسانه جيدا
- طول الوصله = إجهاد الشد فى السيخ * قطر السيخ 4* الإجهاد المسموح به فى التماسك.
